Подробная информация о продукте:
Оплата и доставка Условия:
|
Имя: | Промышленное оборудование HVAC | Польза: | Согнуть полные теплообменные аппараты |
---|---|---|---|
Контроль: | PLC& HMI | Цвет: | Требование к клиента |
Тип: | Сервопривод | Сила: | 1.5kw |
Высокий свет: | Выпрямления и резки,промышленные блоки хвак |

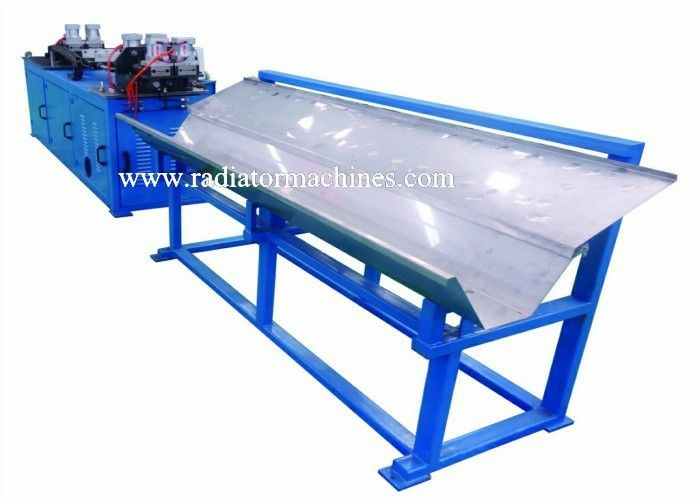

Высококачественный тип выправлять и автомат для резки трубки сервопривода от WONDERY
1. Спецификация оборудования
1,1 образец техники: XZJ-4
1,2 спецификация оборудования: 4.76~19.05
1,3 трубка меди выправила и отрезала во время: 6 трубок в машину;
2. Характеристики оборудования
2,1 питаясь метод: винт шарика сервопривода motor+;
2,2 стойка собрания трубки: пневматическое падение-вне трубки цилиндра;
2,3 электрический контроль: Управление PLC и экранный дисплей касания;
размер 2,4 катушек: внутренний диаметр φ134mm, наружный диаметр: φ1070mm;
длина собрания 2,5 трубок: 2000mm (стандарт);
decoiling метод 2,6: катушка, который нужно вытянуть от снаружи к (моторизованной) внутренности или изнутри наружу;
эффективность 2,7 работ: 6 трубок согласно с минута (трубка 1m);
функции 3.Equipment
Машина состоится из decoiler, выправляющ и режущ тело, и прибор собрания трубки. Машина проконтролирована PLC и экраном касания.
3,1 обрабатыванное изделие на определенную длину трубки установило через интерфейс человеческ-машины.
3,2 выправляя механизм машины можно отрегулировать и горизонтально и вертикально.
3,3 питаясь механизм использует мотор сервопривода и винт шарика, который обеспечивает точную питаясь длину и позволяет удобной регулировке. Машина может отрезать трубки без заусенцев. Каждый резец можно отрегулировать отдельно, и может быть использован повторно путем полировать. (диаметр резца наружный: φ25)
3,4 стойка собрания трубки проконтролирована пневматическим цилиндром. Естественный скос на падение-вниз трубки.
3,5 механическая система машины в полн-автоматической деятельности. Законченное качество продукции стабилизировано и надежно.
3,6 общая структура машины хорошо конструирована для обеспечения безопасности работников.
4. Техническая характеристика изделия и точность переработанного продукта
4,1 допуск обрабатыванный изделие на определенную длину трубкой: ≤±0.5mm основало на питаться 1000mm;
4,2 прямота: не позднее unstraightness 1mm в длину 1000mm;
4,3 поверхность трубки без механических царапин или синяков.
4,4 выправляя механизм можно отрегулировать вручную. Итог 8 выправляя колес включая горизонтальное и вертикаль одни.
5. Компонентная конфигурация
винт 5,1 шариков: Бренд Тайваня;
5,2 основные пневматические компоненты оборудования бренда Algreat или Airtac.
5,3 основные электрические детали бренда LS, IDEC, Kinco или Schneider. Электрическая система управления соотвествует уместным национальным нормам бесопасности.
6. Электропитание оборудования
тип 6,1 распределительных ящиков: внутри тела машины; Управление экрана PLC и касания совместное;
электропитание 6,2: AC380V, 50HZ, 3P, провод 4;
напряжение тока 6,3 деятельност: DC24V;
7. Аксессуары поставленные с машиной:
резец 7,1: 8 частей (4 части на машине и 4 части резервной)
7,2 резцовая коробка, 1 набор;
7,3 одновременных пояса, 2 части;
7,4 руководство, 1 экземпляр;
8. Принятие
Принятие машины на месте продавца. Когда машина 15 дней далеко от завершения, покупатель должен обеспечить по крайней мере катушку трубки 20KG для тест-бега машины.
9. Гарантия
Машина гарантирована на 12 месяца старт с днем прибытия на buyer'site. Легкие несенные части не включены в гарантии.
10. Цвет оборудования: стандартное небесно-голубое RAL5015 или в противном случае требовать покупателем.
Медный/алюминиевый выправлять и автомат для резки трубки
Тип машины | тип 2-Tube | тип 4-Tube | тип 6-Tube |
Медный/алюминиевый Спецификация трубки |
ф4.76~ф19.05mm | ||
Цикл деятельности | 6times/min (основанное на трубке 1m медной) |
