печь руководства 2000Kg плавя опрокидывая алюминиевый плавя тигель

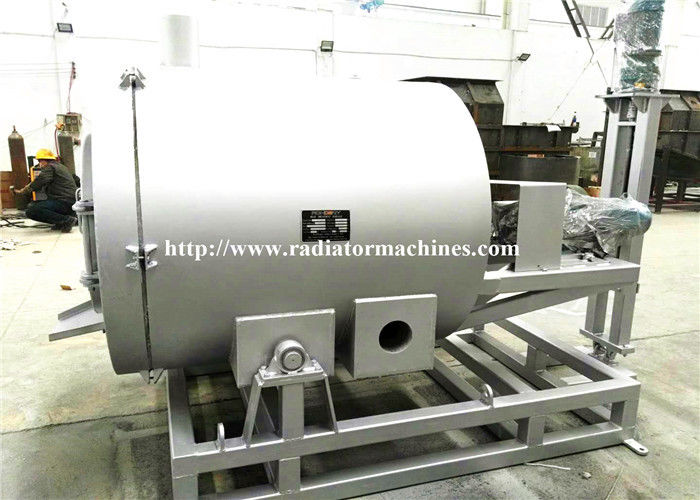

2000 кг свинцовая плавильная печь наклона алюминиевый плавильный котел

1Краткое введение.

Свинцовая плавильная печь WDL-QQZ-2000 используется для плавки и переработка Система сжигателей использует известные масляный горелка марки,

который имеет преимущества автоматического зажигания,огнезащита и полное сгорание. Форма печи овальная. стороны печного очага Они построены со специальной высокой прочностью. Материал.имеет высокую скорость плавления, хорошую сохранность теплапроизводительность, Сниженное потребление, низкая стоимость использования, безопасность и надежность. быть используется для плавления и удержания одновременно.

1.1 корпус печи состоит из огнеупорного слоя, сохраняющего тепло Очаг печи отливается высокой прочностью

В печи есть кольцо давления. чтобы продлить время пребывания пламени в печи, улучшить процесс плавления

Степень сохранения тепла и изоляционный слой состоят из керамических волокон.Сохранение тепла тела печи небольшое, повышение температуры быстрое, тепло сохранность хорошая, энергопотребление низкое.

1.2 Вентилятор для горелки, магнитный клапан, устройство зажигания и прибор для мониторинга пламени

Включите источник питания (220 В), и горелка

можно начать.

1.3 Оболочка печи: стальная плита для тяжелой печи толщиной 10 мм;

1.4 Потребление природного газа: 35 м3/час;

1.5 Давление подачи природного газа: 5000 Pa;

1.6 Температура огня печи: 500-600°C;

1.7 Мощность бассейна плавки: 2000 кг свинца;

1.8 Скорость вращения печи: 1 круг/мин;

1.9 Цикл плавления: 2 часа на партию (включая время зарядки и плавления);

1.10 Диаметр зарядного отверстия: 510 мм;

1.11 Вентилятор: 3КВ, 380В;

1.12 Общий размер вращающейся печи: 3880*1850*2000 мм (L*W*H);

1.13 Покрытие печи:

Первый слой: непроницаемый, термостойкий;

Второй слой: изоляционный кирпич муллита, супертермоизоляционная керамика,

теплоизоляционные материалы;

Третий слой: сверхтеплоизоляционная керамическая пластина из волокон;

1.14 Электрическая вращающаяся чередовая конструкция корпуса печи

(электрический вращающийся редуктор):

Способ вращения: конструкция положительного и отрицательного вращения 360°;

Грузоподъемность: масса печи 6 т + свинцовая жидкость 2 т;

Редуктор: BWEN-2715-29 ́9-3;

Соотношение уменьшения: 1/85;

Мощность двигателя: 5,5 kW.4P.380V.50HZ;

скорость вращения: 1RPM-3RPM;

Точность: ≤ 0,2°;

Сдерживающий крутящий момент: 48KN.M;

2. Стандартная конфигурация

2.1 Корпус печи, 1 комплект

2.2 Автоматический шкаф для контроля температуры, 1 комплект

2.3 Трансмиссионный механизм, 1 комплект

2.4 система сжигания масла топлива, 1 комплект;

2.5 Руководство пользователя 1 экземпляр

3Осторожно.

3.1 Установка печи.

3.1.1 Проверьте, полно ли оборудование.

3.1.2 Согласно инструкции по установке и фактической ситуации

мастерскую, выбрать подходящее место для печи и электрического шкафа.

3.1.3 После подтверждения положения установки бетонный фундамент

наливать согласно чертежу установки или с помощью низовых винтов

Положить провода и трубы под

При установке электрической коробки пользователю необходимо закрепить скобы.

3.1.4 Откройте крышку печи и проверьте, хорошо ли обшита обшивка печи.

3.1.5 Подключить главную цепь и петлю управления электрической печи

оборудование с резиновой изоляционной проволокой и компенсационной проволокой соответственно

согласно схеме внешней проводки электрической печи.

3.1.6 Все проволочные трубы, оболочка печи, кабинет управления за пределами оболочки и питание

Покрыть передний конец нагревательного элемента.

3.1.7 При определении места установки корпус печи должен быть хорошо

Подтвердить положение электрического шкафа управления

(расстояние от тела печи не менее 4 метров).

должны готовить дизельное масло, энергию и основную линию.

3.2 Зарядка

при нормальной работе заряжать материал не реже 3 раз в час, и

Постарайтесь держать в печи более 350 кг свинцовой жидкости.

При зарядке уменьшить удар инструмента против отверстия печи.

3.3 Механизм передачи

Регулярное техническое обслуживание и капитальный ремонт двигателя и коробки передач требуется для

обеспечивать смазку масла в коробке передач.

4Почтовое обслуживание

Гарантийный срок: 1 год.

печь или замена сломанных деталей, если дефекты вызваны производством

Дефекты, но ущерб, вызванный неправильной работой работников, не

(Легко изнашиваемые детали не включены в гарантию.)
