Подгонянная установка вертикали оборудования вкрапленности давления вакуума

Подробная информация о продукции

Место происхождения: Цзянсу

Фирменное наименование: WONDERY

Сертификация: CE

Номер модели: ВПИ5000*2000

Условия оплаты и доставки

Количество мин заказа: 1 комплект

Цена: negotiable

Упаковывая детали: ДОЛЖНО УПАКОВАННЫЙ И СООТВЕТСТВУЮЩИЙ ДЛЯ ТРАНСПОРТА МОРЯ

Время доставки: 60 дней

Условия оплаты: L / C, T / T, Western Union

Поставка способности: 100sets/год

Лучшая цена
Подробная информация о продукции
Выделить:

завод вкрапленности давления вакуума

,

система вкрапленности давления вакуума

Имя:
Оборудование вкрапленности давления вакуума
моторы, который нужно обработать:
Моторы HV, тракторные двигатели, моторы трансформатора, etc
Давление деятельности:
0.6MPa
Размер танка вкрапленности:
5000*2000 mm
Раскрывая механизм:
Гидравлический
Материал танка вкрапленности:
сталь 345R
Имя:
Оборудование вкрапленности давления вакуума
моторы, который нужно обработать:
Моторы HV, тракторные двигатели, моторы трансформатора, etc
Давление деятельности:
0.6MPa
Размер танка вкрапленности:
5000*2000 mm
Раскрывая механизм:
Гидравлический
Материал танка вкрапленности:
сталь 345R
Описание продукта

Подгонянная установка оборудования вкрапленности давления вакуума вертикальная

1. Общее введение

1,1 процесс вкрапленности давления глубокого вакуума (VPI) ключевое оборудование для обработки изоляции

высоковольтные моторы,

1,2 особенных мотора анти--взрыва, и трансформаторы. Процесс вакуумной пропитки для моторов увеличивает

механические прочность, изоляция, анти--влага и проведение анти--прессформы замоток.

1,3 установка, тест-бежать и тренируя предусмотрена на месте покупателя. Чертеж учреждения также обеспечен.

1,4 тип установки: вертикаль.

1,5 стандарты изготовления, который нужно быть исполненным острословием: Стальные сосуды под давлением GB150-1998; Заварка

Спецификация для стального давления

1,6 сосуды JB/T4709-2000; Стандарт системного проектирования JB/T4709-2000 вакуума.

кольцо запечатывания 1,7 пропитывая танка: газ-заполняя тип кольцо запечатывания.

1,8 других документа: покупать-в списке документов и электрических деталей компонентов; руководство,

чертежи учреждения, электрическая диаграмма, диаграммы потока процесса, etc.


2. объем поставки

1. Танк вкрапленности давления вакуума (VPI) отростчатый, 1 набор;
2. бак для хранения смолы, 1 набор;
3. система вакуума, 1 набор;
4. гидравлическая система, 1 набор;
5. пневматическая система, 1 набор;
6. надувая система, 1 набор;
7. система охлаждения смолы, 1 набор;
8. система отопления смолы, 1 набор;
9. поставка смолы и система возвращения, 1 набор;
10. электрическая система управления, 1 набор;
11. высасывающая система, 1 набор;



3. Технические параметры



Набор танка 1 вкрапленности VPI давления вакуума

a) надувающ и пропитывающ танк, спецификацию: Φ5000×2000mm, 1 часть; голова: 16MnR; материал тела танка: Q345-R; фланец: 16MnR выковало части;
давление деятельности b): 0.6MPA;
степень вакуума c) работая: 100-200Pa;
кольцо запечатывания d) пропитывая танка: газ-заполняя тип кольцо запечатывания.





Набор бака для хранения 1 смолы

a) бак для хранения смолы изоляции, спецификация: Φ5000×2000mm, 1 часть; материал: Q235-B;

b) Бак для хранения смолы конструирован с одним светом peephole и одним обзорным иллюминатором.
вакуум c) работая: 1000-2000Pa;

d) Эта система имеет топление и охлаждая функцию.

e) смеситель: 25-36r/min, 8 KW.

f) нагревая слой рубашки охлаждения: топление 100mm/слой рубашки охлаждения.






Модельная таблица


Модель Диаметр пропитывать танк Номинальный том пропитывая танка Степень вакуума Давление деятельности Сила Зона пола
mm M3 PA Mpa KW W×L
VPI-700 700 0,41 40-5000 0.1-1.8   1800×3400㎜
VPI-900 900 0,84 40-5000 0.1-1.8   2100×3400㎜
VPI-1000 1000 1,24 40-5000 0.1-1.8   2100×3400㎜
VPI-1200 1200 1,82 40-5000 0.1-1.8   2200×4500㎜
VPI-1400 1400 3,05 40-5000 0.1-1.8   2400×4800㎜
VPI-1600 1600 4,37 40-5000 0.1-1.8   3200×5400㎜
VPI-1800 1800 6,05 40-5000 0.1-1.8   3800×6900㎜
VPI-2000 2000 8,48 40-5000 0.1-1.8   4500×7800㎜
VPI-2500 2500 15,80 40-5000 0.1-1.8   4900×8500㎜
VPI-2800 2800 21,17 40-5000 0.1-1.8   5800×9400㎜
VPI-3000 3000 24,59 40-5000 0.1-1.8   660011400㎜
VPI-5000 5000 48,56 40-5000 0.1-1.8   11800×16800㎜




Работая vedio технологического оборудования вкрапленности давления вакуума: https://youtu.be/EWkfmRQbxHE

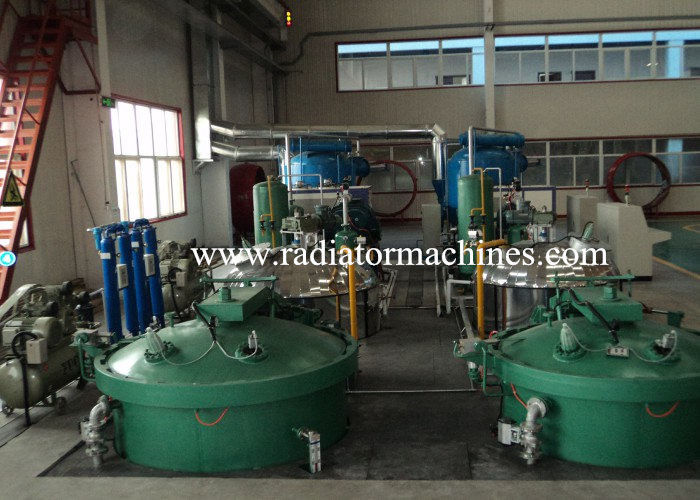

Подгонянная установка вертикали оборудования вкрапленности давления вакуума 0






5. Заключение

Должный к энергодефициту и все больше и больше серьезному загрязнению окружающей среды, излучению вакуума VPI

оборудование обработки оборудования процесса вкрапленности давления (VPI) и газа отхода достигало

национальный вторичный стандарт эмиссии. Оборудование конструировано и изготовлено технологией

отдел и продукт сегодняшних науки и техники и века информации. Развитие

применения процесса вакуумной пропитки, дополнения к обработке и обработки заявки

ненужного газа произведенного вкрапленностью смолы, и расширения и прогресса отростчатого применения.
