Подробная информация о продукте:
Оплата и доставка Условия:
|
| Имя машины: | Радиатор делая машину | Тип ребра: | волнистое ребро |
|---|---|---|---|
| размер ядра радиатора: | 800*800mm | давление деятельности пневматической системы: | 0,6 МПа |
| Жизнь блока завальцовки ребра: | около 200, 000 000 гребней ребра | Работая скорость: | 0-280M/Minute |
| Высокий свет: | технологическое оборудование радиатора,трубка радиатора делая машину |
||

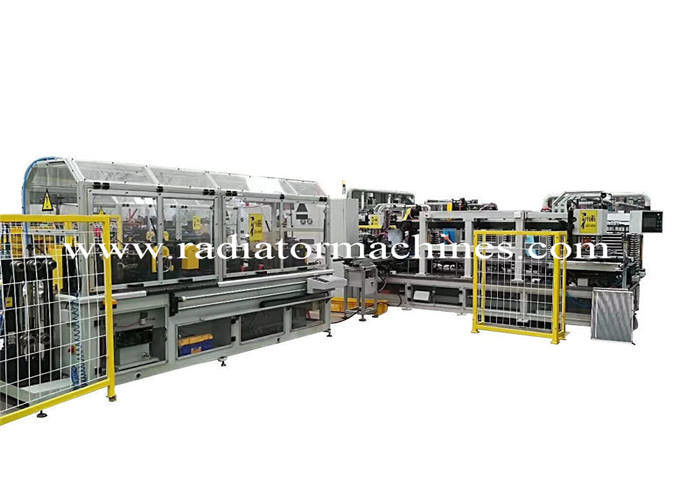

Полностью автоматическая производственная линия радиатора, алюминиевая линия построителя ядра радиатора
Характер продукции
Полн-автоматическая высокоскоростная линия комплекта активной зоны радиатора конструирована специально для высокообъемной продукции.
Радиатор делая линию машины состоится из высокоскоростного ребра радиатора делая машину, ребра и трубки
таблица распределения, и
машина построителя ядра радиатора.
Машина построителя ядра радиатора также вызвана как машина комплекта активной зоны радиатора,
алюминиевая машина комплекта активной зоны радиатора, таблица комплекта активной зоны, машина комплекта активной зоны, ядр радиатора
машина собрания, радиатор делая машины.
Технические параметры раздела машины ребра
|
Эффективность продукции |
Питаясь скорость: МАКС 280m/min; резать скорость: 80 раз МАКС/минута; Диаметр катушки внутренний: 300mm; канал двойной катушки одиночный; |
|
Оператор |
1 человек |
|
Ребро формируя точность |
Ребро height±0.02; ребро pitch±0.05 |
|
Ребро формируя время замены блока |
Вокруг 20mins |
|
Электрические детали |
Перепад, Тайвань; Schneider; LG, Omron или IFM, Германия |
|
Пневматические компоненты |
AIRTAC, Тайвань |
|
Гидравлические компоненты |
Jeougang, Тайвань |
|
Компоненты движения |
PMI, Тайвань |
|
Система управления |
PLC и servocontrol; |
|
Полная сила |
провод 380V/50Hz трехфазный 4; 20KVA |
|
Источник воздуха |
воздух 0.5Mpa чистый и сухой; потребление: ³ /min 1,0 m |
|
Ребро формируя систему смазки блока |
Система смазки точности микро-брызг DS800 |
|
Ребро формируя смазку блока |
Эфирные масла ребра |
|
Смазка оборудования |
22-32 механическое масло |
|
Общий размер |
5700X1500x2200; 6T |
Параметры продукта ядров радиатора
| Нет. | Деталь | Блок | Параметры | |
| 1 | Плоская длина трубки | L | mm | 400---800 |
| 2 | Плоское количество трубки | N | ПК | 30-80 |
| 3 | Плоская ширина трубки | B | mm | 16--20mm (фиксированное значение) |
| 4 | Плоская толщина трубки | H | Mm | Фиксированное значение |
| 5 | Плоский слой трубки | Слой | 1 | |
| 6 | Плоское межцентровое расстояние трубки | mm | A=H+K | |
| 7 | Высота ребра | K | mm | |
| 8 | Ширина ребра | W | Mm | W=B |
Технические параметры раздела построителя ядра
| Оператор | 1 человек |
| Время движения распределения | линия ≤1S/(1 ребро и 1 плоская трубка быть 1 линия) |
| Время замены продукта | МАКС 30mins (значение ссылки; менять с skillfulness и технической характеристикой изделия работника) |
| Производственная мощность | ≤ 90 S/core (основанное на 40 плоских трубках в ядр; менять с деятельностью и сырьем работника) |
| Ошибка контура ядра | 0 (плоские трубка и ребро для каждой линии) |
| Электрические детали | Серия Мицубиси q; Schneider, LG, Omron, IFM (Германия) |
| Пневматические компоненты | Airtac, Тайвань |
| Компоненты движения | PMI, Тайвань |
| Система управления | Привод сервопривода PLC+ |
| Полная сила | провод 380V/50Hz трехфазный 4; 10KVA |
| Источник воздуха | воздух 0.5Mpa чистый и сухой обжатый; потребление: ³ /min 1,0 m |
| Смазка оборудования | 22-32 механическое масло |
| Общий размер | Около 3400x1500x1200mm; 2T |
Наша информация о компании
Wuxi Wondery торгуя CO., Ltd всесторонний поставщик оборудования сотрудничая с различным
отечественные фабрики. Мы можем поставить производственную линию теплообменного аппарата для автоматических радиаторов, конденсаторов,
масл-охладители, подогреватели, или другие продукты, и конденсаторы и испарители HVAC.
Автоматическая производственная линия конденсатора
Включая: прессформа одно-пунша собирательной трубы; машина собирательной трубы автоматическая формируя; алюминий
одн-конец или станок для скашивания углов 2-конца; полуавтоматный построитель ядра; конденсатор
бортовая плита формируя машину; машина собирательной трубы разрезая; плоский выправлять и автомат для резки трубки;
алюминиевая паяя печь.
Автоматическая производственная линия радиатора
Паяя машины радиатора: ребро делая машину, машину комплекта активной зоны радиатора, пластиковую
машина танка гофрируя, детектор утечки, заголовок и бортовая прессформа плиты, и паяя печь; машины
механический радиатор делая машины: прессформа ребра, машина расширения трубк-к-ребра,
машина расширения трубк-к-заголовка, машина пластикового танка гофрируя, etc;
алюминиевый радиатор ребра 100m/min делая изображение машины:
