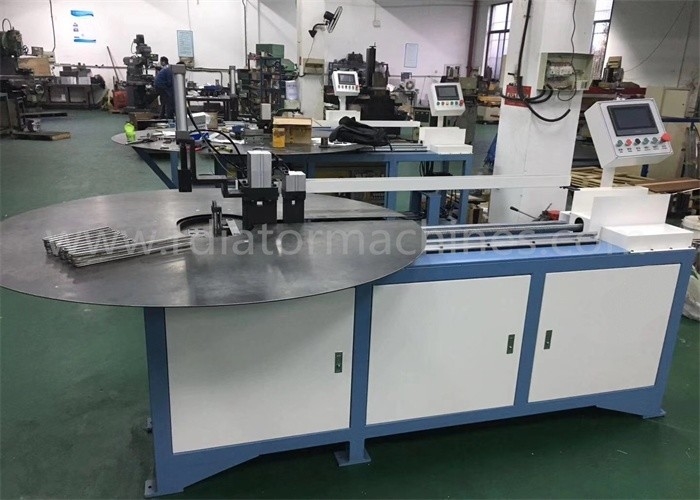

Гибочная машина контролируемая ПЛК автоматическая для алюминиевой трубки серпентина испарителя

Алюминиевый испаритель, сгибающий трубку из серпентина

1Основное применение

Сгибание змеиной трубы используется для выпрямления алюминиевых плоских катушек труб, сгибания плоских труб в змеиную форму,

Рабочий процесс происходит автоматически, начиная с кормления,

Выпрямление, сгибание до резки.

2Основные характеристики

Электрическая система управления состоит из ПЛК и сенсорного экрана.

Программа может быть настроена с помощью прикосновения

Устройство сгибает трубку из змеиной трубы.

может изгибать змеиные трубки различных типовспецификации.

Машина имеет высокую точность повторения, и высокую стабильность.

углы доступны путем изменения данных программы изгиба на сенсорном экране.

3. Технические параметры машины для изгиба труб Serpentine

Размер катушки: внутренний диаметр: 500 мм; внешний диаметр: максимальный диаметр 1100 мм;

Ширина: 400 мм; толщина: 4,5,6 мм
Расстояние от центра до центра: определяется клиентом
Ширина плоской трубы: 19-44 мм
Длина ядра: 250-850 мм
Максимальные изгибы: 50 изгибов
Давление источника воздуха: 0,6 МПа
Силовое питание: AC220V, 50Hz

Общая мощность: 3,5 кВт
Производственная мощность: 220 испарителей в 8 часов

Масса оборудования: 1,5 т
Общие размеры: 12000мм × 1400мм × 1800мм

Wuxi Wondery Trading Co., Ltd является всеобъемлющим поставщиком оборудования, сотрудничающим с различными отечественными заводами.масляные охладители, обогреватели или другие продукты, и конденсаторы и испарители HVAC.

Производственная линия автоконденсатора

Включая: сборные трубы с однопробивной формой; сборные трубы с автоматической формовочной машиной;

алюминиевая одно- или двухкончательная камера; полуавтоматический конструктор ядра; конденсатор

машины для формования боковых пластинок; машины для резки труб; машины для выпрямления и резки плоских труб

машина; алюминиевая печа для сварки.

Производственная линия авторадиатора

Включая: машины для сварки с летящей силой радиатора: машины для изготовления плавников, машины для сборки радиаторного ядра,

пластиковый резервуар, детектор утечек, формы для головки и боковой пластины и печь для сварочной работы;

машины для радиаторов механического типа: формы для плавников, расширительная машина от трубки до плавников,

Машины для расширения труб до головки, машины для скручивания пластиковых резервуаров и т.д.;

Производственная линия испарителя

В том числе: формы плавников (один удар или прогрессивный);

сгибающая машина для сгибания труб; монтажный стол испарителя и т.д.;

Линия производства испарителей и конденсаторов HVAC

Включая: машины для изгиба теплообменников; машины для изгиба длинных/коротких U-труб;

машины для выпрямления и резки медных труб;

Линия прессования; прогрессивная форма плавников; вертикальная/горизонтальная расширительная машина; другие.

Другие машины для производства теплообменников

Машины и/или формы для аналогичных изделий для теплообменников и их принадлежности
