Подробная информация о продукте:
Оплата и доставка Условия:
|
| Имя: | vpi оборудования вкрапленности | Тип: | двойной танк вкрапленности |
|---|---|---|---|
| Эффективный размер танка: | dia1000*1000mm | Давление деятельности: | 0.6Mpa |
| Степень вакуума: | -0.095Mpa | Гарантия: | 12 месяца |
| Высокий свет: | Машина вкрапленности давления трансформаторов,двойная машина давления вакуума танка вкрапленности,Машина вкрапленности давления политуры вакуума |
||
машина для пропитки трансформаторов под давлением,
машина для вакуумной пропитки лаком

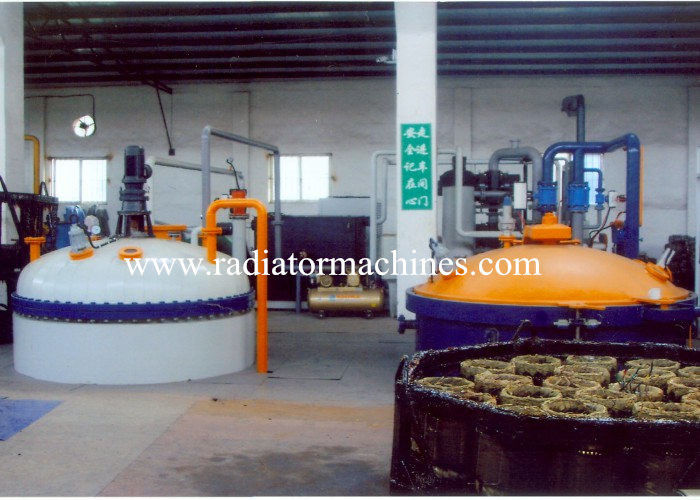

1. Приложение
1.1 Оборудование для пропитки VPI является основным оборудованием для обработки изоляции
двигатели высокого напряжения, специальные взрывозащищенные двигатели и трансформаторы.Вакуум
пропиточная обработка повышает механическую прочность, изоляцию, защиту от влаги
и защита от плесени обмоток.
1.2 Тип установки резервуара для хранения смолы и вакуумной пропитки двигателя
оборудование вертикального типа.
2.Объем поставки
| Нет. | Вещь | Вопрос'ты |
| 1 | Бак вакуумной пропитки | 2 комплекта (вертикальный тип) |
| 2 | Резервуар для хранения смолы | 1 комплект (вертикальный тип) |
| 3 | Вакуумная система | 1 комплект |
| 4 | Система подачи и возврата смолы | 1 комплект |
| 5 | Гидравлическая система | 1 комплект |
| 6 | Система охлаждения | 1 комплект |
| 7 | Система отопления | 1 комплект |
| 8 | Электрическая система управления | 1 комплект |
| 9 | Установочный материал | 1 комплект |
3.Технические параметры
3.1Вакуумное давлениебак для пропитки
|
Размер емкости для вакуумной пропитки: Φ1000×1000 мм, 1 шт.; рабочее давление: 0-0,6 МПа (регулируемое); степень рабочего вакуума: -0,095 МПа; материал: головка: 16МнР;корпус: Q345-R;фланец: поковка Q-235-B;
|
3.2СмолаХранилищетанк
|
резервуар для хранения изоляционной смолы/лака: Φ1000×1000 мм, 1 шт.; тип установки: вертикальный; материал головы: Q235-B; материал корпуса бака: Q235-B; фланец: поковка Q235-B; рабочий вакуум: 5000-10000 Па;Резервуар для хранения смолы спроектирован с одним глазком и 1-2 смотровыми окнами. Скорость перемешивания: 25-36 об/мин. Мощность двигателя: 1,1 кВт. Слой куртки 100мм. |
3.3Вакуумная система
|
1 комплект пластинчато-роторного насоса 2X-30 максимальная скорость всасывания воздуха: 30 л/с;мощность двигателя: 3кВт. |
3.4Гидравлическая система
| рабочее давление: ≤12 МПа |
3.5СмолаСистема подачи и возврата, 1 комплект
3.6 ПневматическийСистемам, 1 комплект
Рабочее давление: 0,4-0,7 МПа.
3.7 Система отопления
|
Установка пропитки обмотки двигателя оборудована системой обогрева.Он состоит из электрического нагревателя, датчика температуры, клапанов и манометра. Мощность нагревателя: 15кВт.Нагреватель нагревает циркуляционную воду, циркулирующую в слое рубашки. Эта система используется для поддержания жидкой смолы в определенном диапазоне температур. Температура оснащена автоматическим регулятором.Существует также один сигнал тревоги перегрева.Когда фактическая температура превышает предельный клапан, нагреватель прекращает нагрев. |
3,8Система охлаждения
|
холодильная машина, 1 комплект;мощность: 10л.с., 400В;холодопроизводительность: 25000 Вт/ч;расход холодной воды: 3 м3/ч. Эта система состоит из бака холодной воды, трубного насоса, манометра, расширительного бака, клапанов и труб. Эта система для машины для пропитки под давлением трансформатора используется для охлаждения резервуара для хранения лака и конденсатора. Эта система используется для охлаждения лака.Система отопления подключена параллельно с системой охлаждения. Включение/выключение и неисправность системы охлаждения отображаются на сенсорном экране.При возникновении неисправности на сенсорном экране появляется автоматический сигнал тревоги. |
3.9 контрольсистема, 1 комплект
3.9.1 шкаф управления, 1 шт. (пластиковое напыление);напряжение: 400В, 3 фазы, 50Гц;
220В, 1 фаза;
3.9.2 ПЛК и промышленная компьютерная система управления (автоматическая и ручная);
Марка ПЛК:ПЛК Мицубиси;
3.9.3 промышленный компьютер с жидкостным экраном диагональю 21 дюйм.
дисплей (поиск и распечатка степени вакуума, давления и уровня смолы);
3.9.4 работа с мышью.
3.9.5 индикатор уровня дистанционного управления.
3.9.6 Запись и печать номера продукта и технических параметров в режиме реального времени, параметр
кривые, физические параметры процесса: степень вакуума - время, давление - время и уровень смолы - время.
3.9.7 Он может автоматически собирать и записывать вакуум и давление и имеет функцию памяти.
3.9.8 Система управления машиной для вакуумной пропитки лаком может отображать вакуум
степень, давление и другие измеряемые параметры, указывающие на весь процесс обработки.
3.10 Монтажматериал, 1 комплект
|
труба стальная бесшовная, 1 комплект; стандартные фланцы и колена; различные болты; |
4.Услуги по установке и вводу в эксплуатацию
Вакуумная пропитка электрических обмоток устанавливается на опорную плиту и устанавливается как
целое.
Машина уже протестирована перед поставкой.После прибытия оборудования к заказчику,
он может работать только при подключении к источнику питания.
