Печь для закаливания и закаливания газового цилиндра

1. Дописание корпуса печи:

Эта печь типа ходового балки устанавливается в одной линии. Шкаль и рама изготовлены из стальной пластины и формованной стали. Тело печи поддерживается на определенной высоте колонной и стойкой,чтобы печь могла работать в стабильном и надежном состоянии, оболочка изготовлена из A3,δ4 мм стальных плит, которые сварятся сталью печного канала.

Покрытие печи: для обеспечения быстрого повышения температуры, экономии энергии и повышения точности контроля температуры печь использует полную структуру волокна.Эти блоки волокна установлены вместе с стеной печи с помощью нержавеющей стали якорьДля продления срока службы обшивки после закрепления блоков волокна стеной печи на поверхность волокна наносится один слой листа из нержавеющей стали 1Cr13 δ2 мм.Этот вид конструкции имеет более 8 лет службы.

Конфигурация оборудования: она состоит из отвердительной печи, отвердительной печи, резервуара для тушения, стола погрузки, стола разгрузки, системы сгорания, системы отработки и системы электрического управления.

2- Рабочие процедуры производственной линии:

* цилиндры загружаются на переносном ролике;

* цилиндры переносятся на погрузочный стол; и заряжаются внутри камеры отвердительной печи с одного конца двери печи;

*Цилиндры нагреваются горизонтально внутри отвердительной печи;

*После нагрева цилиндры будут выпускаться из камеры с другого конца двери печи;

*Цилиндры переносятся внутрь резервуара охлаждения; ((цилиндры горизонтально погружаются в воду охлаждения)

*После охлаждения цилиндры переносятся на загрузочный стол перед температурной печью;

*Цилиндры заряжаются внутри камеры температурной печи с одного конца двери печи;

*Цилиндры нагреваются горизонтально внутри температурной печи;

*После нагрева цилиндры будут выпускаться из печной камеры с другого конца двери печи;

* процесс охлаждения воздухом;

* Цилиндры выгружаются из печной камеры, ожидая разгрузки.

Рабочий цикл производственной линии для стандартного цилиндра: 160 секунд на штуку

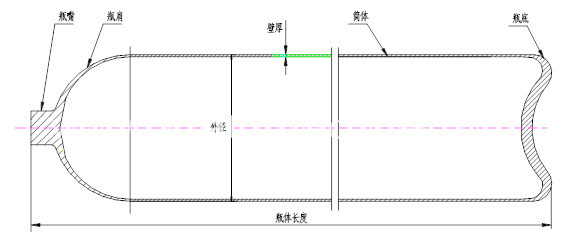

3Характеристика газового баллона:

Газовый баллон изготовлен из цельносплавной стальной трубы и сформирован в цилиндрическую форму.

4, Список запасных частей
