Расширяя машина детандера
, Вертикальная машина детандера для оборудования HVAC
, Гидравлический вертикальный детандер трубки

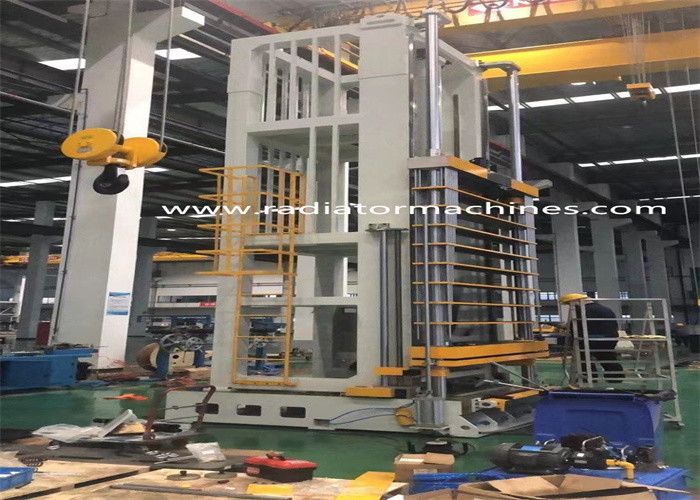

Машина детандера гидравлической вертикальной трубки расширяя для кондиционеров оборудования HVAC
1. особенность структуры
Машина детандера трубки теплообменного аппарата принимает вертикальное расположение, нагружает и разгружает дверь подъема части работы,
что может расширить, пирофакел и сложить трубки в одном цикле.
Регулировка длины второго расширения сделана редуктором, цепным колесом и цепью мотора который управляют баром потока
повернули одновременное, бар потока соединиться с кодером и изменение длины можно показать, что на PLC
терминальный экран. Машина вертикальной трубки расширяя профессиональная машина, который включили в производственные линии HVAC.
2. Технические параметры вертикального детандера
| Деталь |
Параметры |
| Эффективность работы (только для ссылки) быстро расширяя |
5,3 m/min |
| Flaring и Reflaring |
0,84 m/min |
| Стягивание |
9.5m/min |
| Максимальная расширяя сила |
35T для LZ-2000. |
| Поставка Двух-насоса гидронасоса |
Насос 136ml/r пользы LZ-2000 большой, |
| Давление системы |
Давление работы гидравлической системы ≤7MPa, максимальное 15MPa, давление пневматического 0.5~0.7MPa.
|
| Сила |
Мотор насоса 6 поляков LZ-2000 22KW |
| Электропитание |
Трехфазный 5 провод, AC410V/50Hz, изменения напряжения тока ±10%. |
4.Standard принятия
Допуск между верхней стороной и низкой стороной части работы после расширять:
Если ширина части ≤800mm работы, допуск 0.8mm. Если ширина больше чем 800mm
допуск ширина 1/1000mm части работы.
Допуск между левой стороной и плотной стороной части работы после расширять:
Если длина части ≤800mm работы, допуска 0.8mm. Если длина между 800-1200mm
допуск 1mm. Если длина сверх, то допуск 1200mm 1/1000 длин части работы.
Допуск длины после расширять:
Если длина части ≤1200mm работы, допуска чем 1.2mm. Если длина работы
часть >1200mm, допуск 1/1000 длин части работы.
После flaring и складывать допуск является следующим: ≤Φ0.2mm.
Часть работы должна двинуть устойчиво.
Максимальная расширяя емкость трубок расширять, flaring и reflare В ОДНОМ ХОДЕ: 220holes.
компоненты 5.Main вертикальной машины детандера
| Нет. |
Деталь |
Бренд |
| 1 |
PLC |
Мицубиси, Япония |
| 2 |
Мотор сервопривода |
Мицубиси, Япония |
| 3 |
Инвертор |
Мицубиси, Япония |
| 4 |
Водитель сервопривода |
Мицубиси, Япония |
| 5 |
Экран касания |
Мицубиси, Япония |
| 6 |
Масляный насос |
Yuken |
| 7 |
Водяная задвижка |
Yuken |
| 8 |
Основные пневматические компоненты |
Airtac |
| 9 |
Переключатель предела |
Schneider |
| 10 |
Кнопка переключателя |
Schneider |
| 11 |
Переключатель воздуха |
Schneider |
| 12 |
Реле |
Schneider |
Автоматическая гибочная машина Hairpin поставленная нашей компанией:
