Подробная информация о продукте:
Оплата и доставка Условия:
|
| Имя: | semi автоматическое гибочное устройство hairpin | Максимальная длина расширения трубки: | 3000mm |
|---|---|---|---|
| Диаметр трубы: | φ5-φ15.88 | Применение: | HVAC |
| Толщина стены трубки: | 0.25-0.8MM | Гнуть линия: | 4,5 линий |
| Высокий свет: | Semi автоматическое гибочное устройство Hairpin,5 линий гибочное устройство Hairpin,Промышленная гибочная машина Hairpin |
||

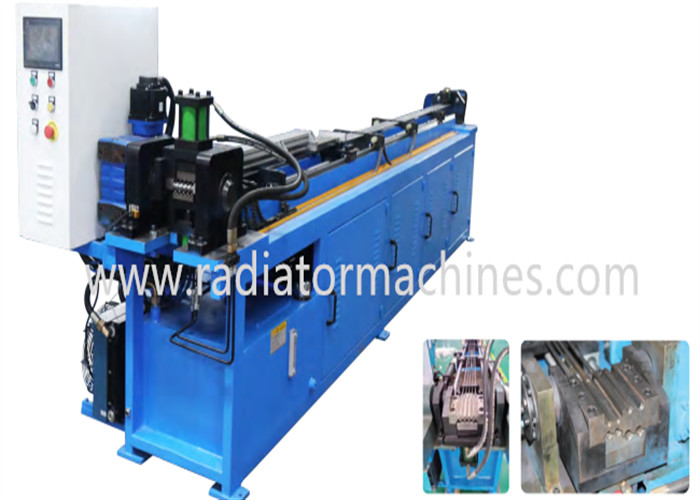

Semi автоматическое гибочное устройство Hairpin, гибочная машина Hairpin
1. Применение
Полу--automatich гибочное устройство hairpin просто и компакта
структура дизайна. Соответствующее для низкого объема продукции hairpin
загибы. Его можно использовать для того чтобы согнуть загиб hairpin с длиной от
200mm до 3000mm. Semi автоматическое гибочное устройство hairpin может произвести
загибы hairpin с 4 ПК в цикл и 5 ПК в cylce согласно
различные спецификация и применение.
2. Особенности структуры
1,1 semi автоматическое гибочное устройство haripin компактного дизайна.
1,2 оно конструировано с управлять мотора сервопривода.
1,3 оно с питаться руководства.
2. Как делает semi автоматическое гибочное устройство hairpin работа?
Во первых материал питаясь ручной прессформой → оборудуя зажимающ spraying→ масла →
release→ струбцины back→ дорна bending→ разгружая bend→ hairpin
разгружать возвращение механизма к возвращению механизма origin→ гнуть в начало
3. Технические параметры
| Деталь |
Спецификация
|
|
| Имя оборудования | Semi автоматическая гибочная машина hairpin для оборудования HVAC | |
| Модель | WDLB-4 | WDLB-5 |
| Трубки согнули одно время | 4/5 ПК в цикл | |
| Диаметр mm трубы |
ф5-Ф15.88
|
|
| Ряд mm толщины стены трубки |
0.25-0.8
|
|
| Разбивочное расстояние (mm) |
Согласно чертежу ребра
|
|
|
Минимальная гнуть длина (mm) |
200 | |
|
Максимальная гнуть длина (mm) |
3000 | |
|
Цикл
|
≤12S (согласно длине piecelm работы)
|
|
| Питаясь режим |
Вручную
|
|
4. Главные компоненты
| Деталь | Начало |
| Система управления | Omron, Япония |
| Пневматические компоненты | SMC |
| Водяная задвижка | YUKEN |
| Электрические детали (переключатель предела, командные выключатели, контактор, реле, и так далее) | Schneider |
5. Стандарт принятия испытывая
Semi автоматическая гибочная машина hairpin быть принятым пока следующее
индексы встречены.
5,1 разница в ноги Hairpin в длине чем 0.5MM.
5,2 отсутствие очевидный сталкиваться, анормалный bumping, рифлевания или других дефектов. Эллипсис более менее чем 8%
5. допуск округлости 3. прямые допуска <>
части 5,4 параллельного на 2 прямых ноги ≤3%;
5,5 машина должна побежать ровно.
6. Введение компании
Мы специализированный d в индустрии продуктов теплообменного аппарата больше чем 15years.
Мы в настоящее время один из ведущего изготовителя машинного оборудования для оба
механически расширенная и, который паянная микро- индустрия теплообменного аппарата канала, глобально.
Один из нашего типичного клиента Mahle Behr. Наши цели и долгосрочное обязательство
постоянн эволюционировать нашего оборудования теплообменного аппарата, используя исследование и
навыки развития и обширная производственная мощность. Мы работаем во всех зонах воздуха
Подготовляющ, радиатор, ядр подогревателя, воздушные охладители обязанности, конденсаторы, испарители
для тележки и автомобиля, сложный ряд машин ребра, пресс ребра, построителей ядра,
Гибочные устройства Hairpin трубки, вертикальный детандер, горизонтальный детандер, прямая трубка
отрезанный, высокоскоростной отрезок, гибочные устройства возвращения, загрузка кольца, полный диапасон
механическое presser. Мы имеем строгую систему и все проверки качества
нештатная часть машины обработана собой.
Мы поставляли наше оборудование во всем мире подытоживая больше чем
40 стран.
Мы обеспечиваем энергосберегающее, экологическое защитное, высокая эффективность,
обслуживание безопасности и точности к рынку теплообменного аппарата и
способствуйте нашу прочность для того чтобы обеспечить славное грейте/крутое слово.
